PZ系列低壓綜合配電箱
非標箱（柜）
適用范圍：
適用于頻率50Hz,額定電壓500V及以下，負荷電流不大于100A的單相及三相電路中，作動力照明、電動機控制、對電路進行過載、漏電及短路保護。
產品詳情
PZ系列低壓綜合配電箱適用于頻率50Hz,額定電壓500V及以下，負荷電流不大于100A的單相及三相電路中，作動力照明、電動機控制、對電路進行過載、漏電及短路保護。該箱設計合理，體積小、外形美觀、使用安全可靠，廣泛用于工廠、大廈、住宅、商場等場所。
本產品符合GB7251.3-2006《低壓成套開關設備和控制設備》及IEC60439—3《低壓成套開關設備和的控制設備》標準要求。
二、使用條件
1、海拔高度不超過2000m。
2、周?chē)諝鉁囟炔怀^(guò)40℃以及不低于-25℃。
3、+20℃時空氣相對濕度月平均不大于90%。
4、無劇烈振動和沖擊的場所。
5、無爆炸危險場所，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。

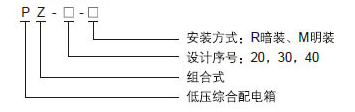

三、產品型號及含義
主要結構部件有蓋、箱體、透明罩門、安裝軌、導電排、進線護罩和母線擋板等，并有中性線和接地端子排。外殼分全塑、塑面鐵底、鋼和不銹鋼等，可根據需要選擇。箱內電器元件全部采用寬度為9mm模數化電器元件，安裝于TH35-7.5型安裝軌，根據需要可任意組合成各種不同的電路方案。安裝的電器元件手柄外露，便于操作，其他帶電部件均遮蓋上蓋內部。安裝形式有明裝(懸掛式)與暗裝(嵌墻式)兩種，暗裝箱體備有預埋箱，便于用戶安裝使用。殼材料采用1.0mm厚優質鋼板，外殼經高壓靜電噴涂處理，配以塑料透明面蓋，造型美觀大方，殼體上下側均有敲落孔用戶進出線方便。
1、模塊化結構的工廠標；標準組合系統。
2、各款箱體設計新穎美觀，集標準化系列化于一身。
3、照明箱單體三相可以能用，單級及多級，漏電可任意組合。
4、額定電流≤100A，外殼防護等級達到IP3X．
5、超薄型結構適用于輕質構墻的安裝及墻面懸掛安裝。
6、安全可靠的單相三相梳狀母排連接，更有母排絕緣保護套使之安全性能更高，熱穩定性更好。

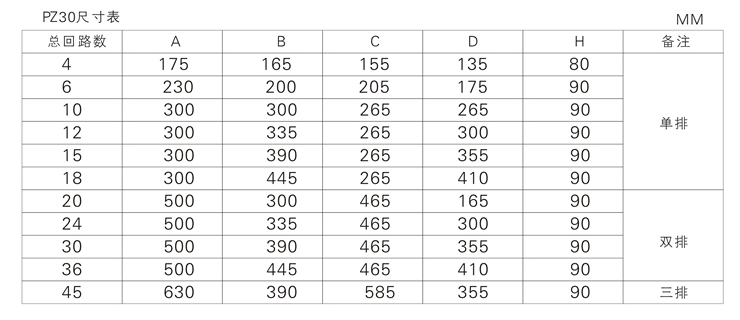

五、技術參數和安裝尺寸
訂貨時要注明：
1、型號；
2、回路數；
3、安裝方式(明裝或暗裝)；
4、箱體顏色。
